Armoire de charge pour batteries lithium-ion – Spécifications
Caractéristiques
Cette armoire de charge pour batteries lithium-ion est conçue pour une charge intérieure plus sûre et un rangement organisé des batteries de vélos électriques et autres appareils fonctionnant au lithium. Les spécifications ci-dessous vous aideront à vérifier la compatibilité, le bon fonctionnement électrique et les exigences d'installation avant l'achat.
1. Besoins en électricité et en énergie
- Tension d'entrée : 120 V CA, 60 Hz (version américaine)
- Puissance maximale : 2200W
- Courant maximal : 20 A
- Multiprise intégrée : multiprise à 3 prises avec mise à la terre et protection contre les surcharges et les surtensions
- Compatibilité avec la charge : Convient à plusieurs chargeurs de batteries lithium-ion standard

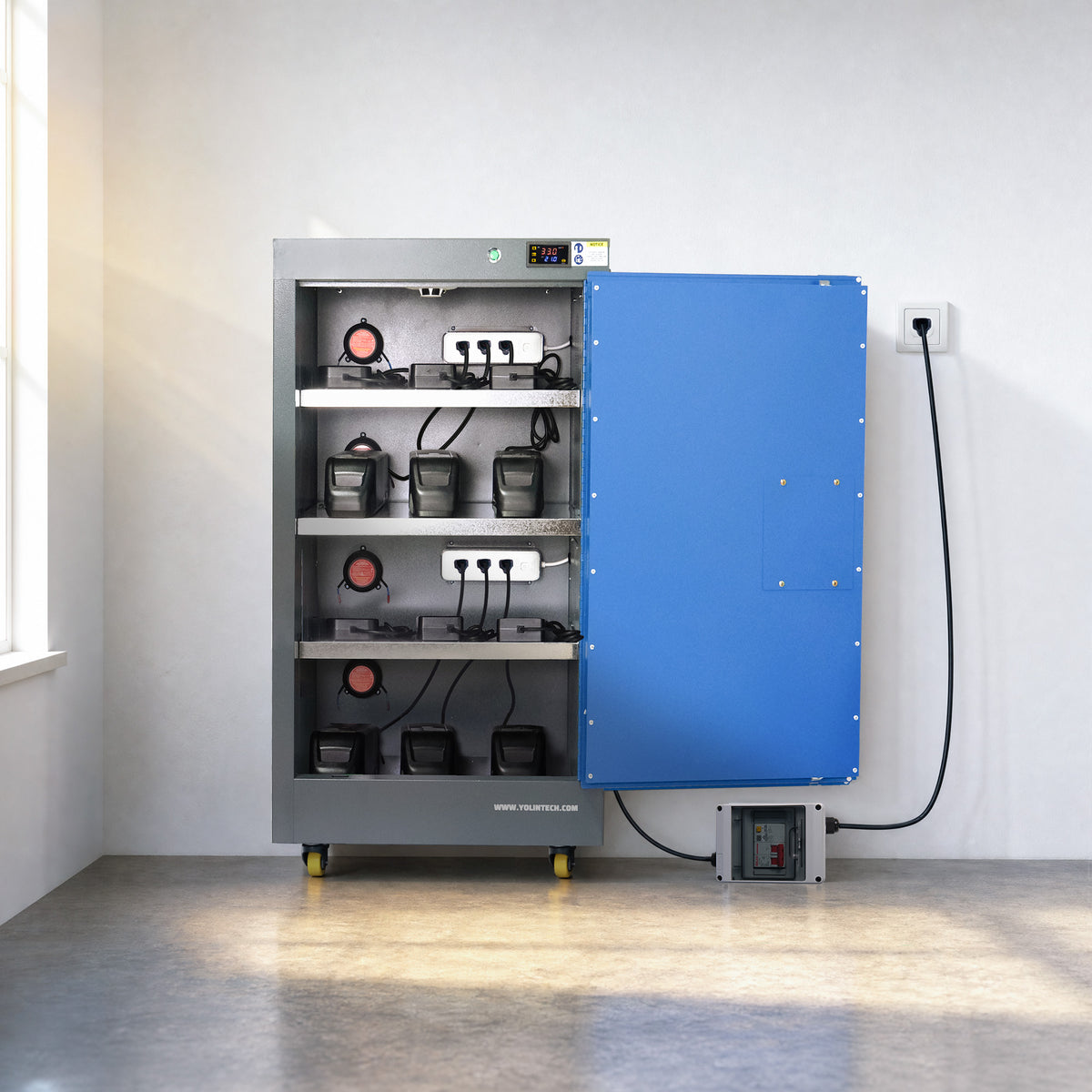

2. Capacité de charge et intégration intérieure
- Type de batterie recommandé : Batteries lithium-ion ( couramment utilisées dans les outils électriques, les drones et les vélos électriques )
-
Quantité de charge typique :
- Modèle urbain : 1 à 3 batteries (configuration compacte)
- Modèle d'atelier : 1 à 6 blocs-batteries (configuration étendue)

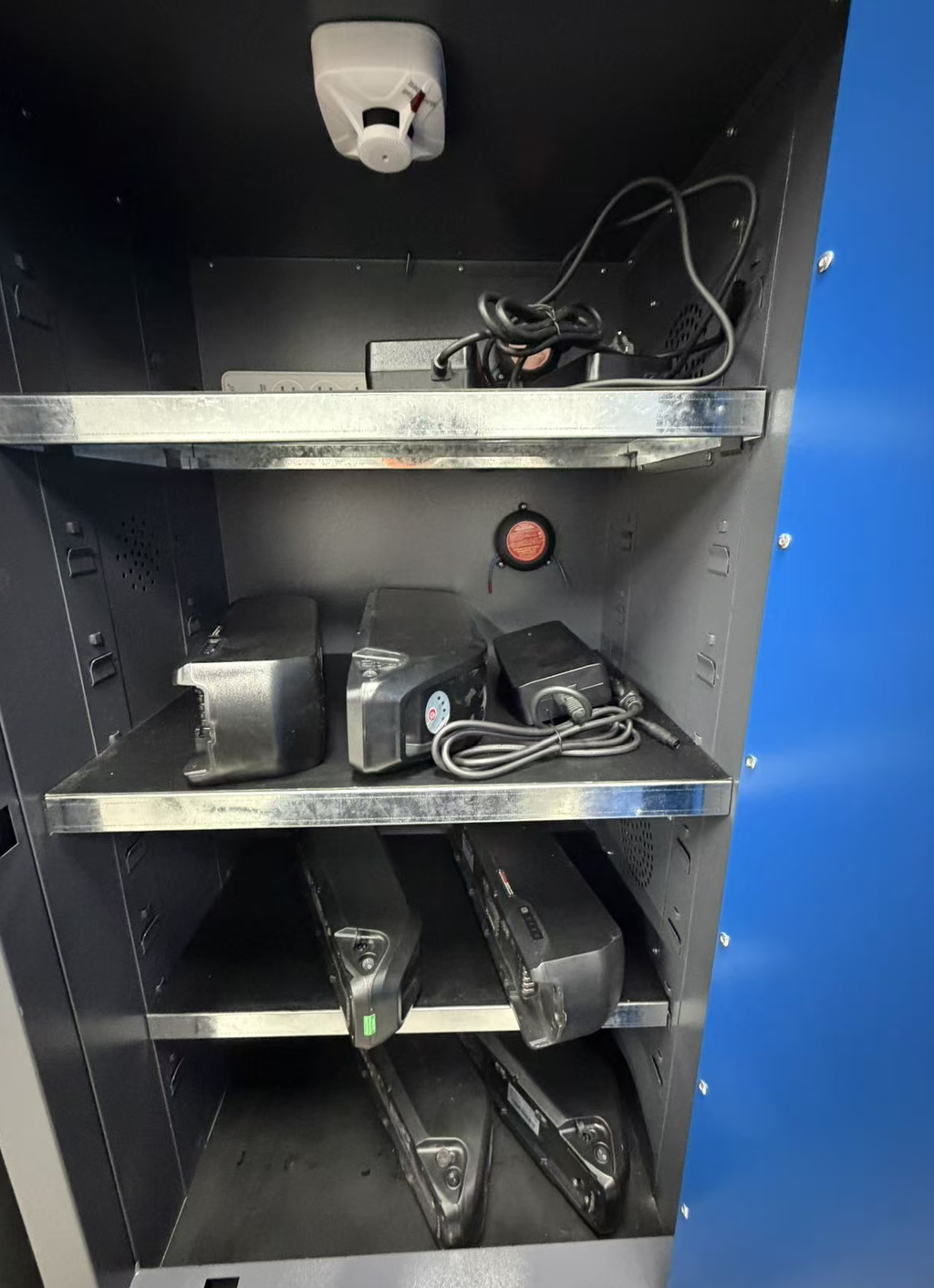

- Conception de l'étagère : Étagère en acier réglable conçue pour favoriser la circulation de l'air pendant la charge.
- Capacité de charge : Conçue pour un poids de batterie et de chargeur uniformément réparti.
Spécifications de l'armoire à batteries
Toutes les dimensions sont indiquées en pouces (L × P × H).
| Spécification | Modèle urbain | Modèle d'atelier |
|---|---|---|
| Dimensions extérieures | 18,11 po L × 20,47 po P × 24,41 po H |
23,23 po L × 18,11 po P × 44,09 po H |
| Dimensions intérieures utilisables |
13,78 po L × 14,96 po P × 14,96 po H |
23,23 po L × 18,11 po P × 44,09 po H |
| Dimensions d'expédition | 18,11 po L × 20,47 po P × 24,41 po H |
25,59 po L × 20,47 po P × 46,06 po H |
| Poids net / brut | 46,3 lbs (21 kg) / 52,9 lbs (24 kg) |
92,6 lbs (42 kg) / 103,6 lbs (47 kg) |
| Charge utile de rayonnage | 66,13 lbs (30 kg) |
66,13 lbs (30 kg / 66,13 lbs) |
| Charge utile totale | 220,46 lbs (100 kg) |
220,46 lbs (100 kg) |
3. Ventilation et gestion thermique
- Type de ventilation : Refroidissement actif avec ventilateur haute efficacité
- Fonctionnement du ventilateur : activation automatique déclenchée par la température
- Conception du flux d'air : favorise la dissipation de la chaleur pendant la charge continue ou à forte charge.
- Objectif : Contribue à réduire l'accumulation de chaleur et à maintenir un environnement de charge plus stable.
4. Détection, alarme et intervention incendie
- Détection de fumée : Capteur de fumée haute sensibilité intégré
- Type d'alarme : Alarme d'alerte sonore
- Coupure automatique de l'alimentation : coupe l'alimentation en cas de défaut, de fuite ou de conditions anormales.
- Extinction d'incendie : Module d'extinction par aérosol intégré, déclenché par la chaleur
- Caractéristiques de suppression : activation automatique
Les systèmes d'extinction d'incendie sont conçus pour faciliter le confinement et l'intervention. Respectez toujours les consignes de sécurité relatives à la recharge.
5. Construction et matériaux
- Construction en acier : acier de qualité industrielle de calibre 18
- Conception des parois : Construction à double paroi avec lame d’air
- Finition : Surface résistante revêtue de poudre
- Charnières de porte : Charnières piano robustes sur toute la longueur
-
Type de porte : Fermeture manuelle
6. Composants de mise à la terre, d'alimentation et de refroidissement
- Connexion à la terre : Point de mise à la terre dédié pour contribuer à réduire les risques de décharge électrostatique
- Ventilateur de refroidissement : Ventilateur à fonctionnement continu conçu pour les environnements de charge

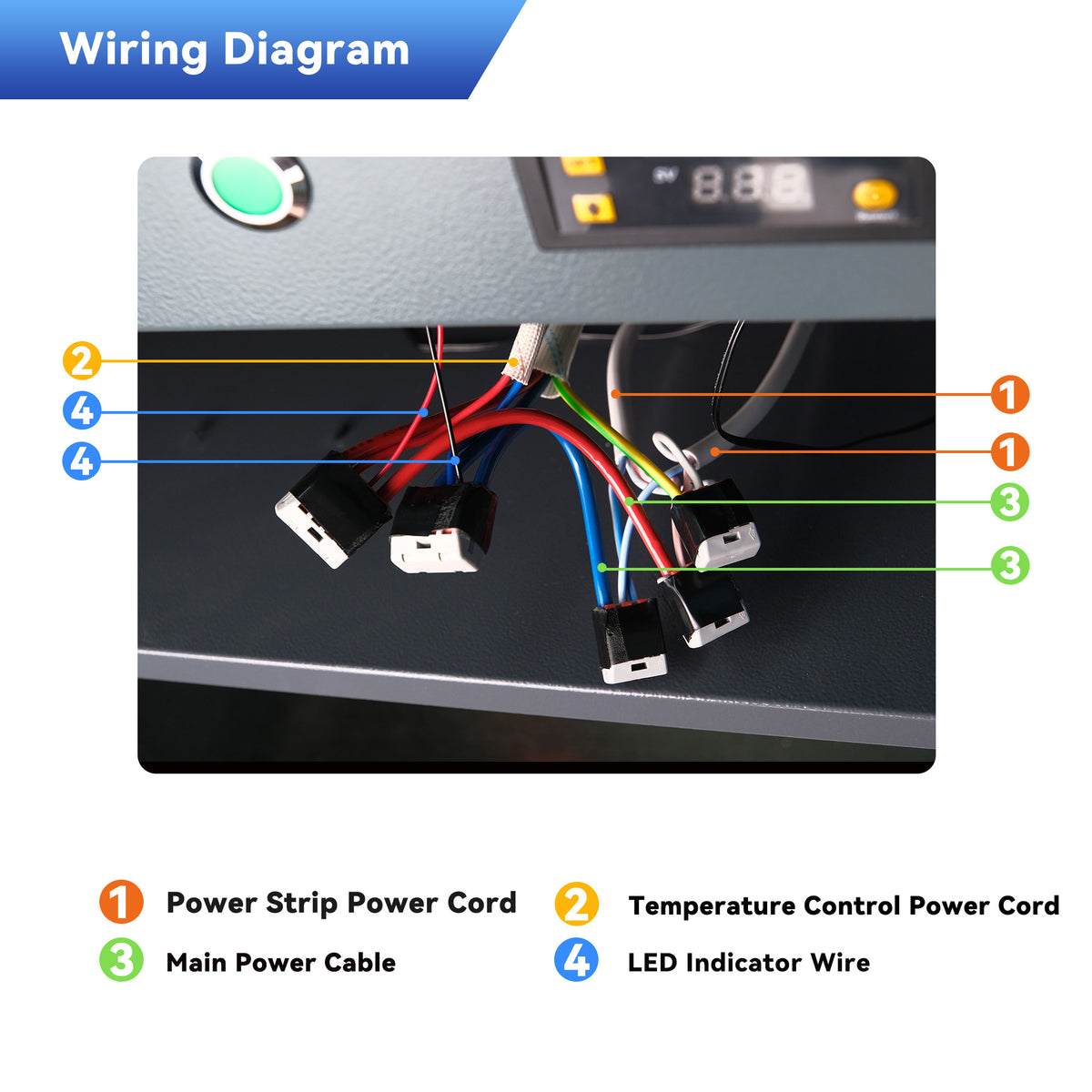

- Agencement interne de l'alimentation : Cheminement organisé des câbles pour les chargeurs et les adaptateurs
7. Sécurité, mobilité et accès
- Système de verrouillage : Poignée de porte encastrée – verrouillage en trois positions avec deux clés
- Roues : Roulettes pivotantes robustes à 360° (2 avec frein, 2 sans frein)
- Diamètre de la roue : 50 mm
- Capacité de charge par roue : 50 kg par roue
- Mobilité : Conçu pour être déplacé facilement dans les appartements, les garages et les ateliers.
- Ouverture des portes : Portes à large ouverture pour faciliter la manipulation des batteries
8. Directives d'installation et de mise en place
- Usage prévu : Environnements intérieurs (appartements, garages, ateliers)
- Installation : Surface plane et stable avec un espace libre de ventilation.
- Dégagement recommandé : Prévoir au moins 100 mm (4 pouces) d’espace à l’arrière et sur les côtés pour la ventilation.
- Déconseillé : exposition extérieure, environnements humides, batteries endommagées ou gonflées
9. Ce qui est inclus
- Armoire de charge de batterie (entièrement assemblée)
- Cordon d'alimentation avec interrupteur GFCI intégré
- Détecteur de fumée (pile incluse)
- Clés
- Roulettes
- Fil de mise à la terre
10. Garantie et assistance
- Garantie : garantie limitée du fabricant d'un an
- Pièces de rechange : disponibles pour les principaux composants de sécurité
- Assistance : Une assistance technique est disponible avant et après l'achat.
- Approbation : EN 14470-1 Type 90, EN 14470-2 et EN 1363-1, CE, RoHS
Avant d'acheter – Vérifiez la taille (recommandé)
Pour garantir la compatibilité et réduire les délais, veuillez confirmer les points suivants avant de passer commande :
- Type de batterie et dimensions approximatives
- Nombre de batteries chargées simultanément
- Puissance du chargeur et type de prise
- Environnement d'installation (appartement / garage / atelier)
En cas de doute, contactez notre équipe d'assistance en fournissant des photos ou des détails et nous vous aiderons à confirmer le modèle approprié.

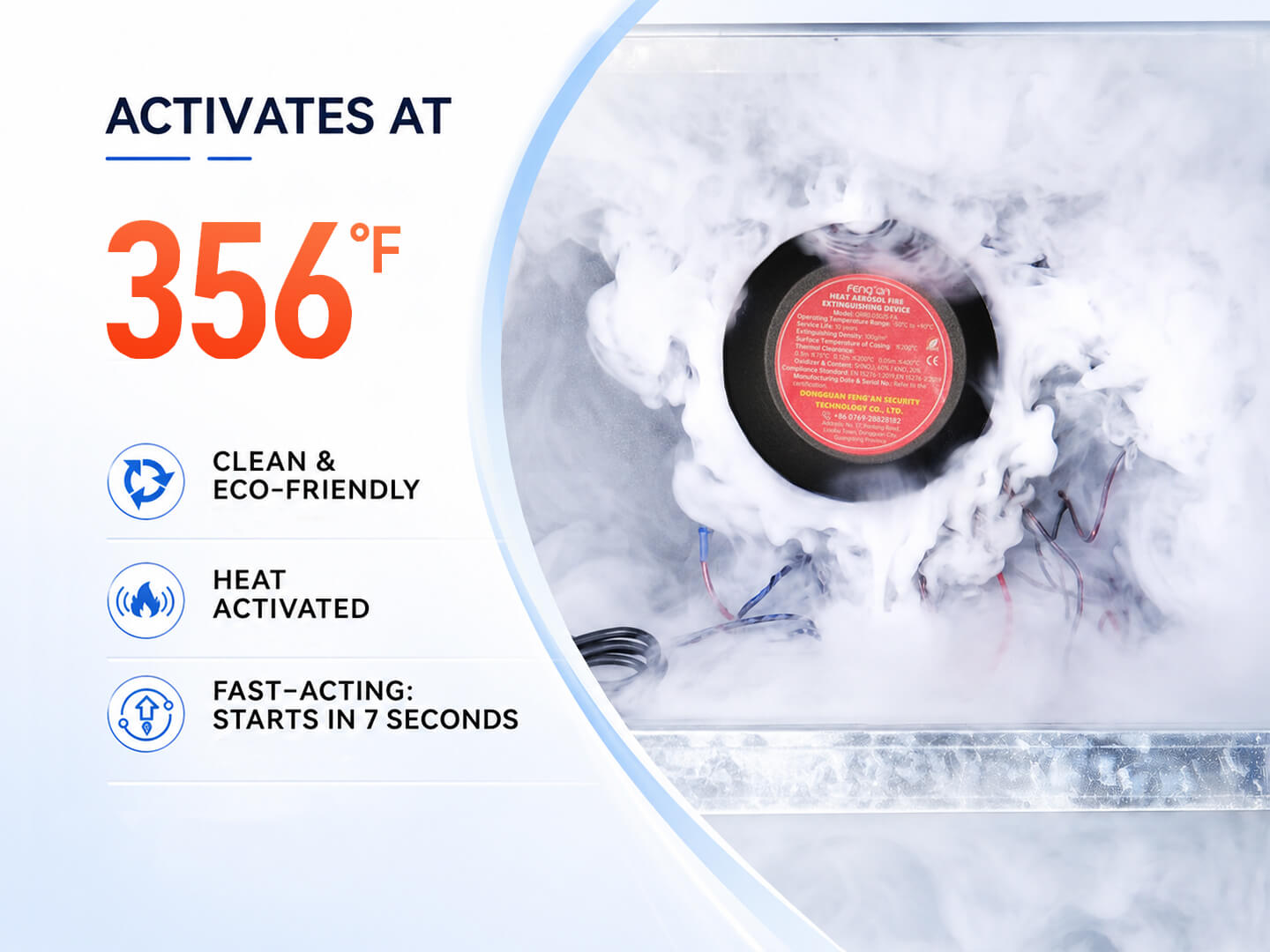

Assistance à la suppression automatique — même en l'absence de surveillance
La recharge n'est pas toujours effectuée sous supervision directe.
Le dispositif d'extinction par aérosol déclenché par la chaleur s'active automatiquement en cas de chaleur anormale ou de flammes, libérant un agent non toxique conçu pour aider à maîtriser les incendies de batteries sans perturber l'ensemble de l'espace de travail.
- Activation automatique
- Réponse sans résidus
- Protection renforcée pendant les périodes de charge sans surveillance

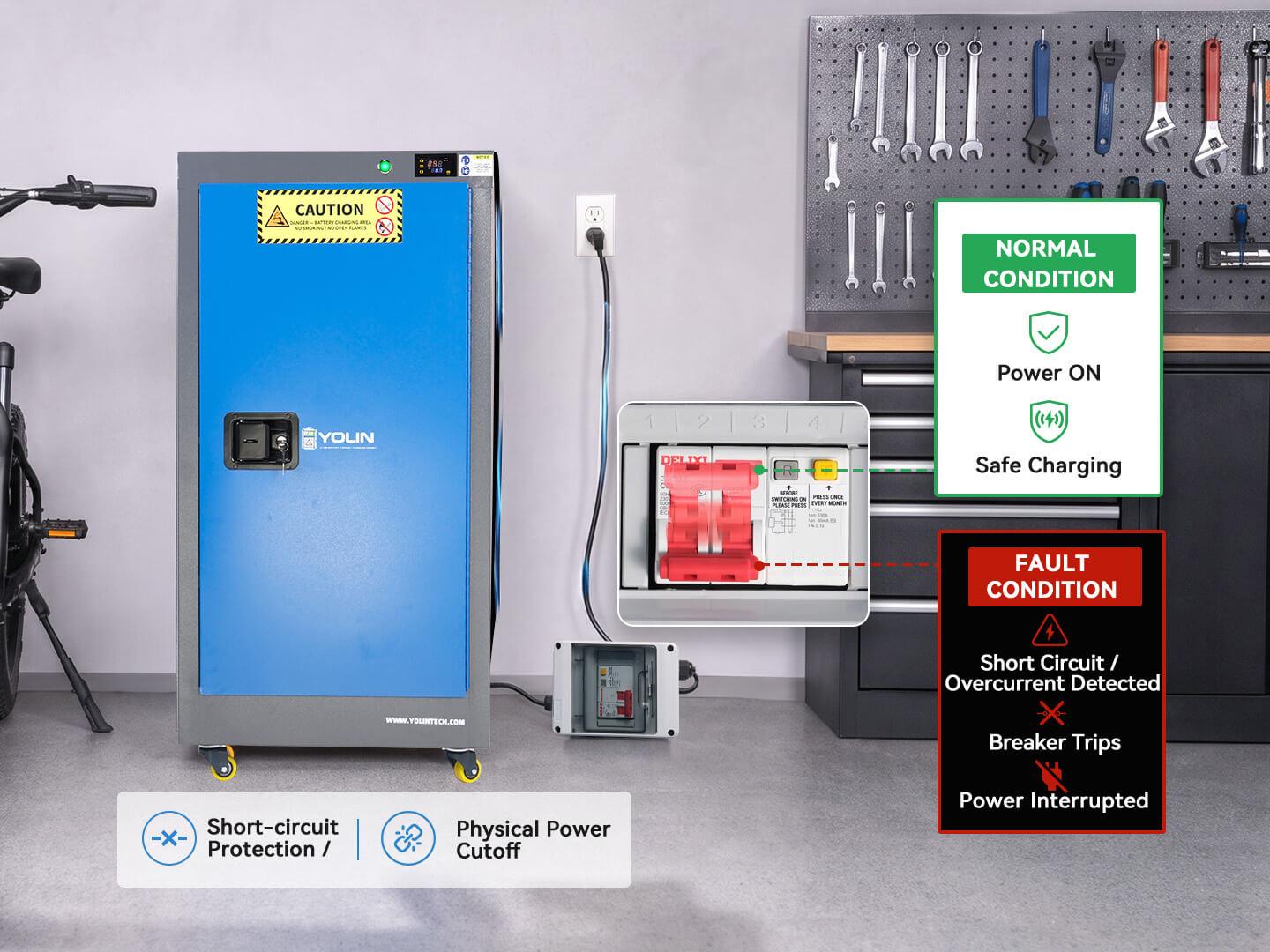

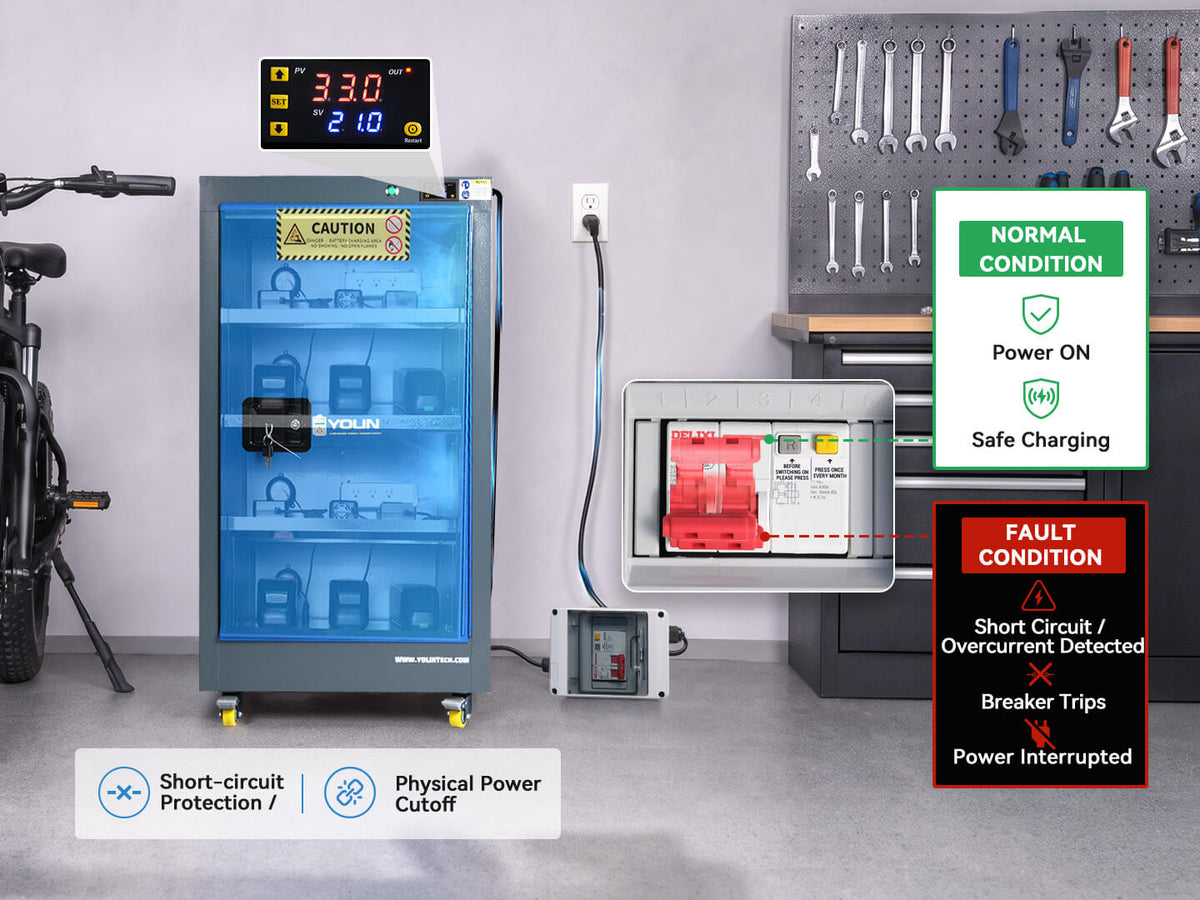

Protection contre les défauts électriques pour la charge à haute tension
En atelier et dans les parcs de véhicules, les problèmes de charge proviennent rarement d'une seule batterie, mais plutôt de la charge électrique cumulative.
Le disjoncteur intégré coupe automatiquement l'alimentation en cas de défauts tels que des courts-circuits, des fuites ou des surtensions, contribuant ainsi à prévenir les conditions de charge dangereuses avant qu'elles ne s'étendent à plusieurs appareils.
- Coupure automatique instantanée de l'alimentation
- Protection contre les fuites
- Conçu pour une utilisation fréquente avec plusieurs chargeurs

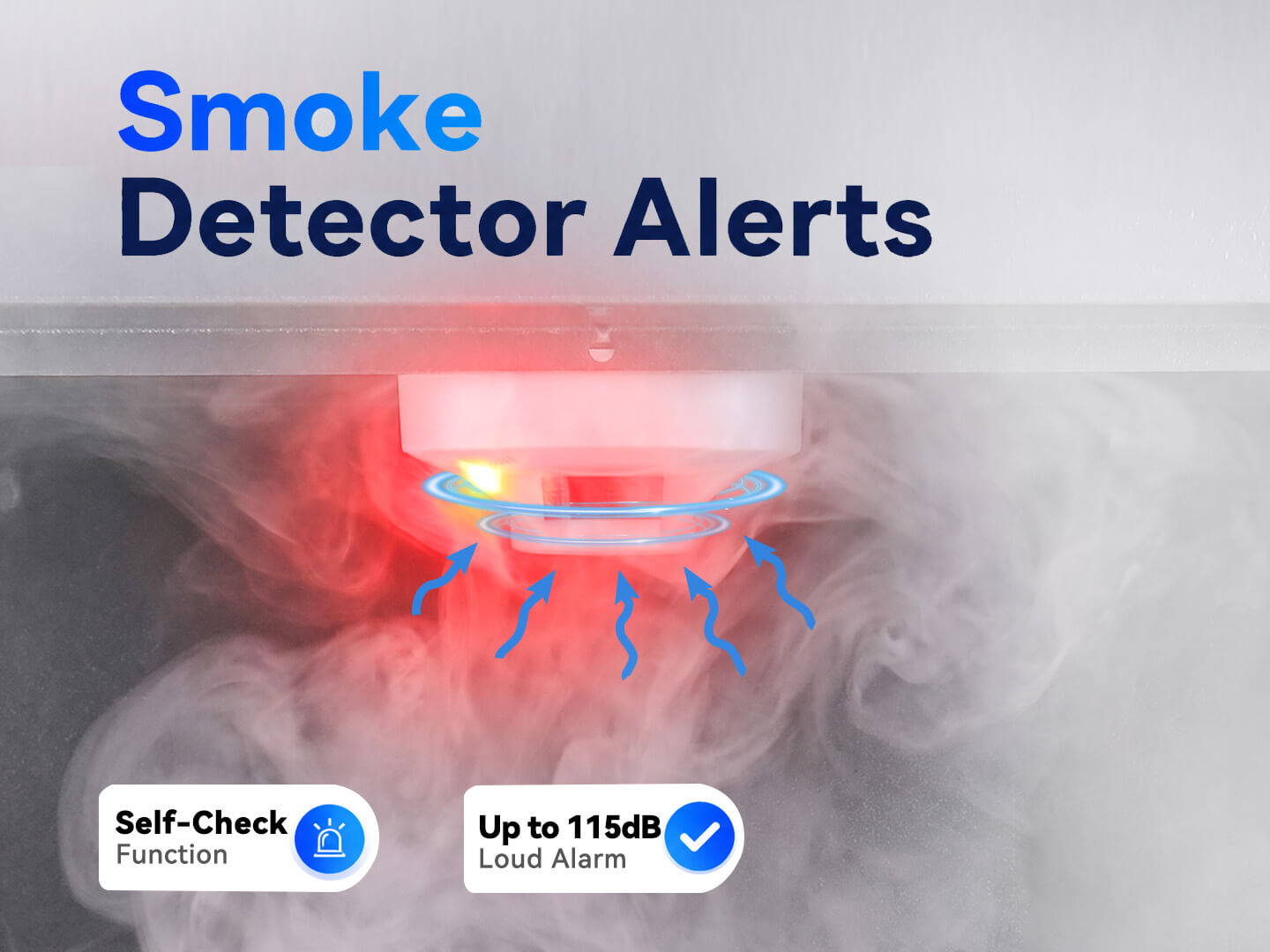

Détection précoce de fumée pour une intervention plus rapide
Dans les milieux professionnels, l'alerte précoce ne signifie pas paniquer —
Il s'agit du temps de réponse.
Le détecteur de fumée haute sensibilité déclenche une alarme sonore puissante dès les premiers stades.
aider le personnel à réagir avant qu'un problème localisé n'affecte les équipements environnants
ou la sécurité des espaces de travail.
- Alarme d'alerte précoce à décibels élevés
- Conçu pour les espaces partagés et commerciaux

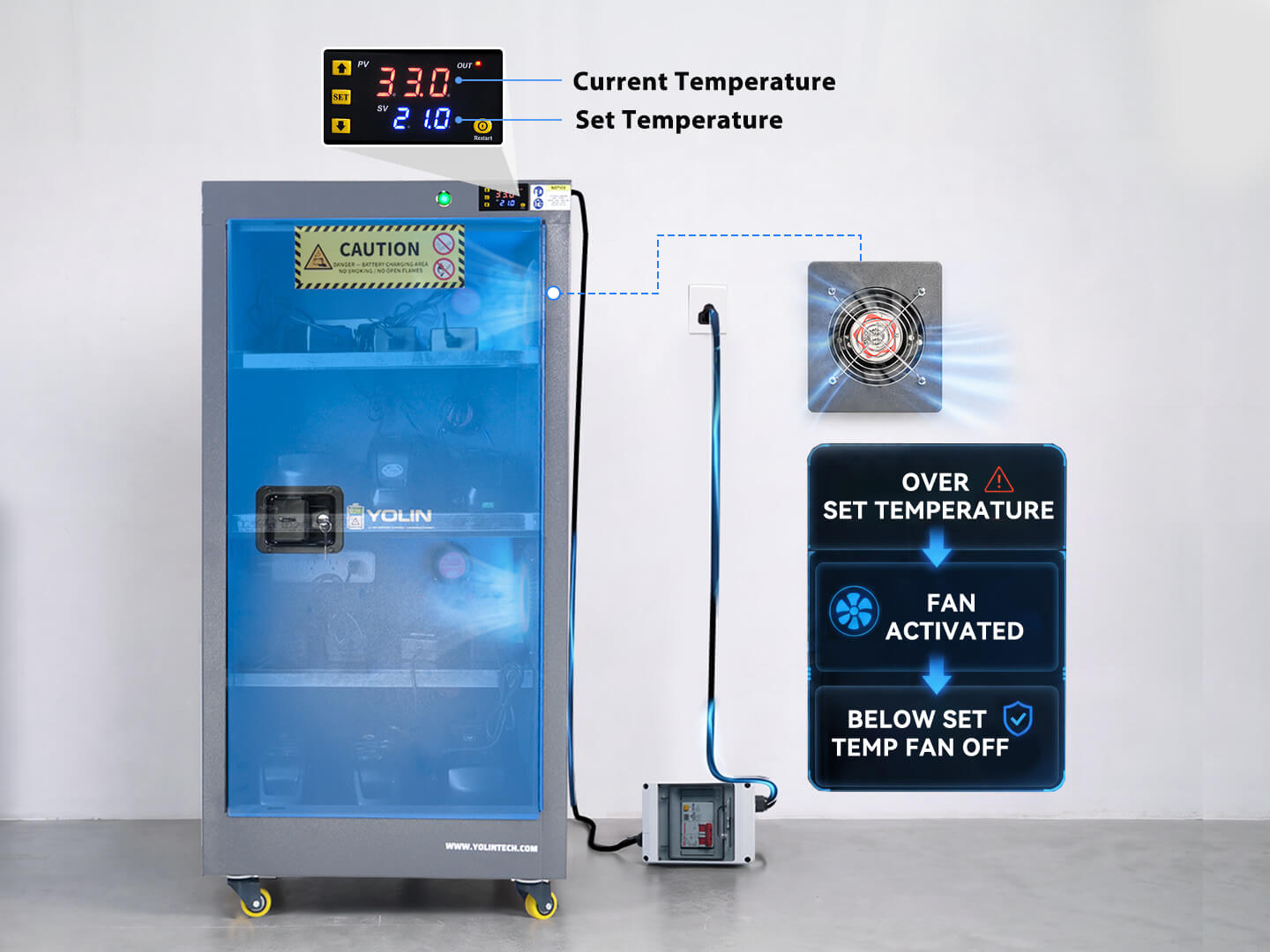

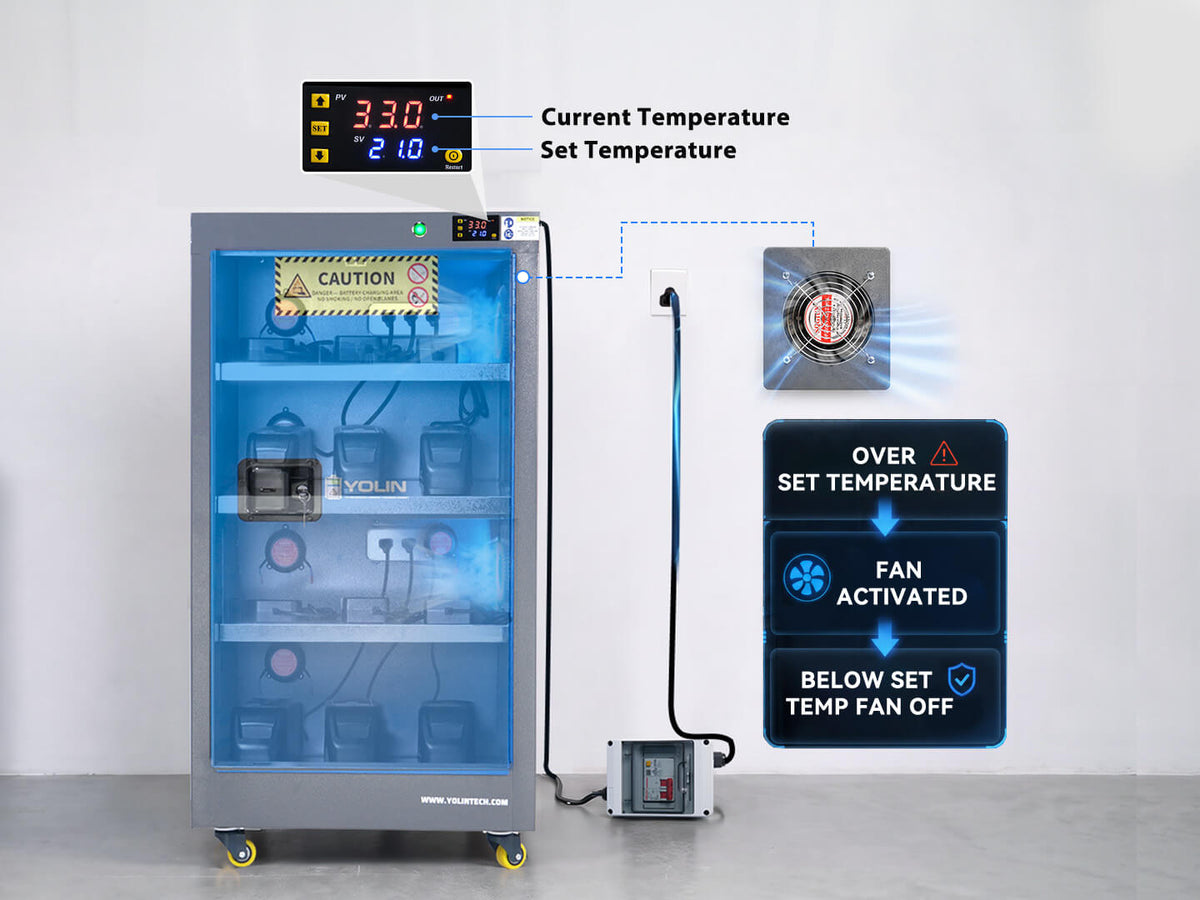

Stabilité thermique pendant la charge continue
Dans les ateliers et les salles de recharge, les batteries sont souvent chargées les unes après les autres, parfois pendant des heures d'affilée.
Le thermostat intelligent surveille la température interne en temps réel et active automatiquement le ventilateur de refroidissement haute efficacité en cas de besoin, contribuant ainsi à maintenir un environnement de charge stable pendant les cycles de charge prolongés.
- Gestion thermique intelligente
- Ventilation automatique sous charge
- Favorise la longévité de la batterie en cas d'utilisation fréquente
Caractéristiques
-
Distribution intégrée de l'énergie pour des flux de travail prévisibles
Les ateliers et les installations pour flottes de véhicules dépendent d'un accès fiable à l'énergie électrique, et non de rallonges temporaires ou de prises improvisées.

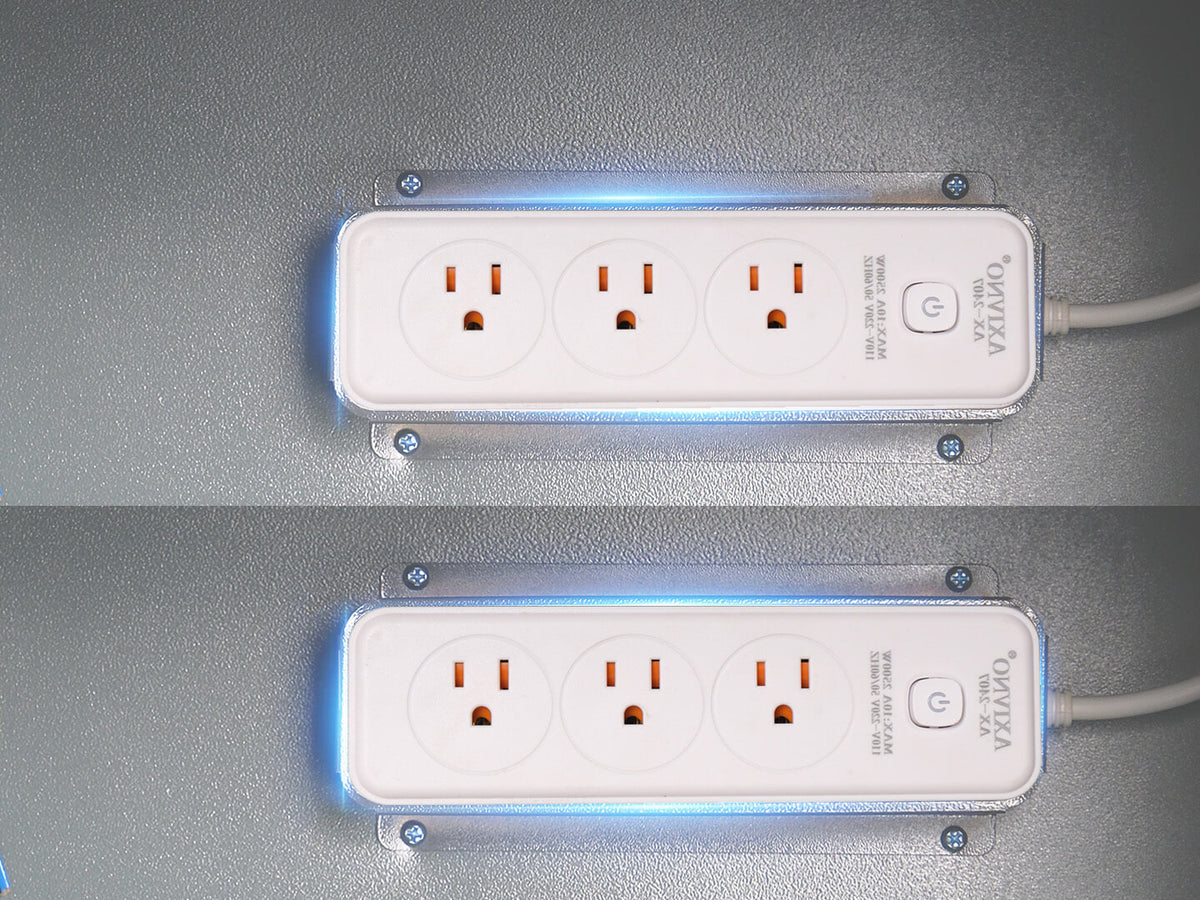

La multiprise intégrée à 3 prises offre une interface de charge centralisée avec protection contre les surcharges.
et une protection contre les surtensions, contribuant à créer un flux de travail de charge plus organisé et reproductible. -
Refroidissement actif conçu pour un fonctionnement continu
Contrairement à la recharge occasionnelle à domicile, la recharge en atelier implique souvent des sessions prolongées et un fonctionnement continu.
Le ventilateur de refroidissement à haut rendement est conçu pour assurer une dissipation thermique active pendant
des cycles de charge longs, contribuant à maintenir un environnement interne plus stable
sous charge électrique soutenue. -
Roulettes robustes pour des aménagements d'atelier flexibles
L’agencement des ateliers change : le matériel se déplace, les flux de travail évoluent et l’espace est réaménagé.
Des roulettes robustes à verrouillage à 360° permettent de repositionner l'armoire selon les besoins.
puis fixées en place pendant le fonctionnement, permettant une planification de l'espace flexible mais contrôlée. -
Accès contrôlé par double verrouillage
Les espaces de recharge partagés nécessitent des limites claires — et non un accès libre.
La conception à double verrouillage combine des mécanismes de clé et de cadenas pour limiter les accès non autorisés, assurant ainsi une gestion plus sûre des batteries dans les ateliers, les flottes et les installations partagées.
See It In Action
Watch independent reviews from e-bike experts and see how our charging cabinet performs in the real world.

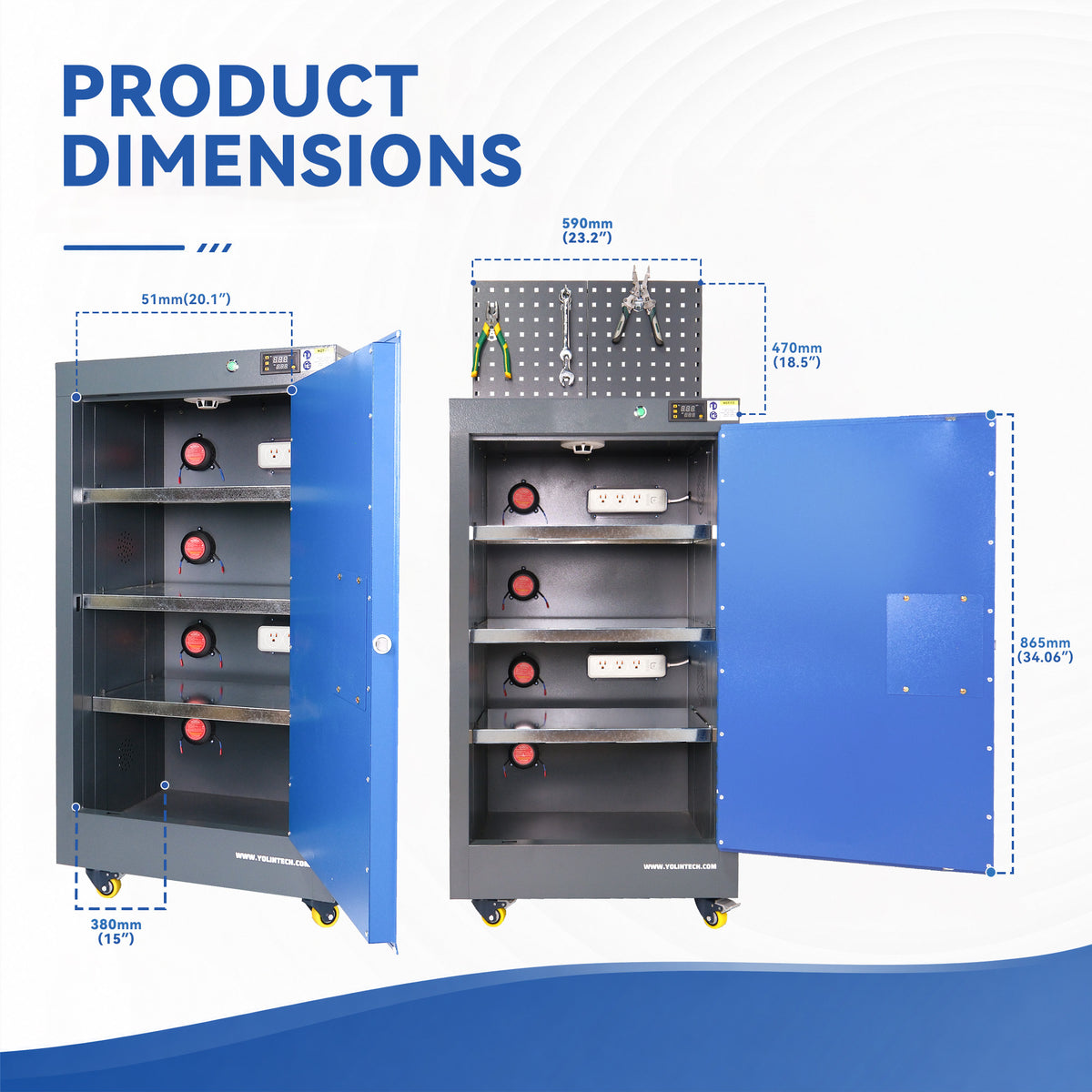

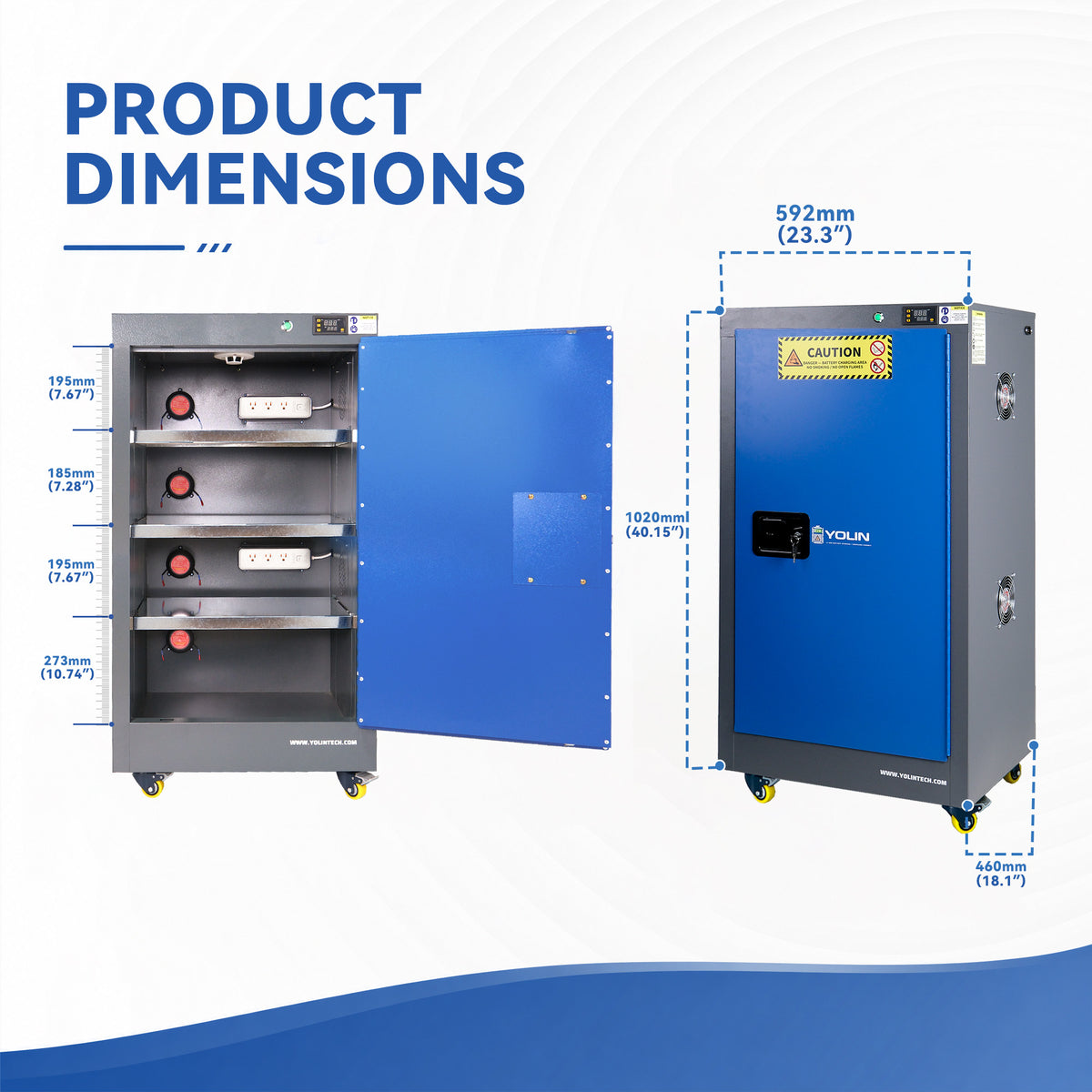

Taille et géométrie
All dimensions are shown in inches (W × D × H).
Workshop Model Exterior Dimensions: 23.23" W × 18.11" D × 44.09" H
Workshop Model Interior Usable Dimensions: 20.08" W × 14.96" D × 37.01" H
Shipping Dimensions: 25.59" W × 20.47" D × 46.06" H
Net / Gross Weight: 92.6 lbs (42 kg) / 103.6 lbs (47 kg)
Shelf Payload: 66.13 lbs (30 kg)
Total Payload: 286.60 lbs (130 kg)
Spécifications et manuels d'utilisation
Utilisez les liens ci-dessous pour télécharger les ressources relatives aux armoires de charge pour batteries lithium-ion Yolin, y compris les modèles Urban et Workshop.
- Manuel d'utilisation (modèles urbains) : Télécharger
- Manuel d'utilisation (modèles d'atelier) : Télécharger
📋Voir la fiche technique du produit
Que contient la boîte ?
- armoire de charge de batterie
- Cordon d'alimentation avec disjoncteur différentiel intégré
- Détecteur de fumée (piles incluses)
- Fil de mise à la terre
- Clés
- Roulettes
Les batteries et chargeurs de vélos électriques présentés sur les images sont uniquement à titre d'illustration et ne sont pas inclus .
Need a Custom Configuration?
Yolin supports project-based cabinet configurations for specialized applications.
If your installation requires modified cabinet dimensions, increased simultaneous charging capacity, additional internal charging outlets, or enhanced safety integration, our engineering team can review your requirements.
Custom configurations are typically suited for fleet, workshop, or commercial installations.
Contact us to discuss your project and required battery charging capacity.
Alright, so dealing with all these e-bike batteries in the shop was starting to stress me out. Didn’t want any fires or anything like that. I needed a proper solution.
This Yolin charging cabinet is pretty solid. Feels well-built, looks decent in the corner, and it’s great to have a dedicated, safe spot for charging. It arrived in good shape, no complaints there.
Bottom line: if you’re a bike shop owner and you’re charging e-bike batteries, this thing is worth the money. Makes life a lot simpler and safer. Definitely recommend.

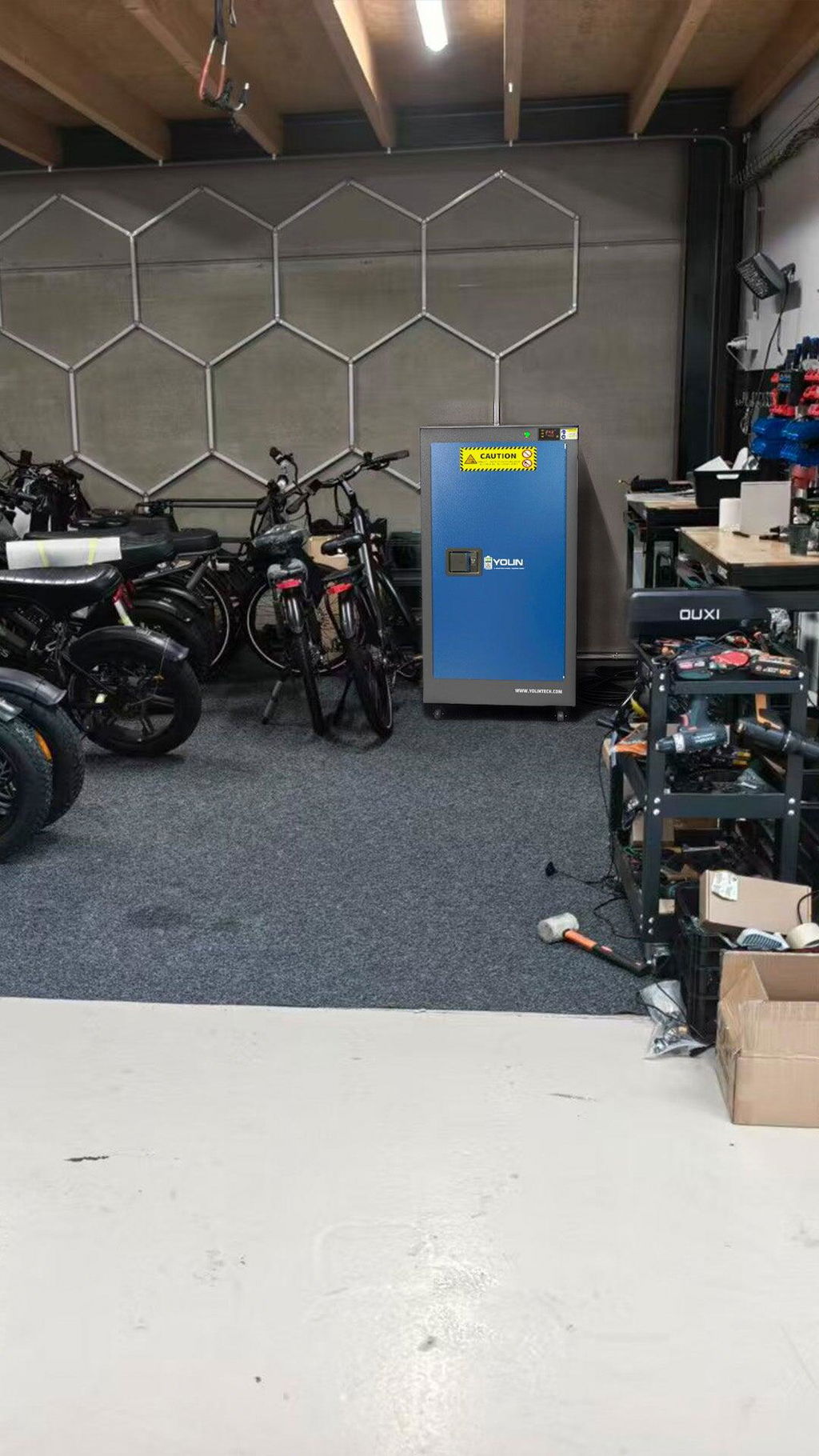

We use this cabinet in a small repair space for charging customer batteries. It keeps the area cleaner and helps us feel more comfortable charging multiple packs indoors.
